Шинопровод вместо кабельной магистрали
Производим, проектируем и ведём шеф-монтаж шинопроводных систем на токи 160–7500 А. Магистраль, стояк и распределение по этажу — в одной трассе.
Три серии под разные участки сети
Магистраль ведёт мощность от трансформатора к ГРЩ, распределительная линия раздаёт её по этажу. Выберите серию — характеристики и диапазон тока обновятся.
Серия A5

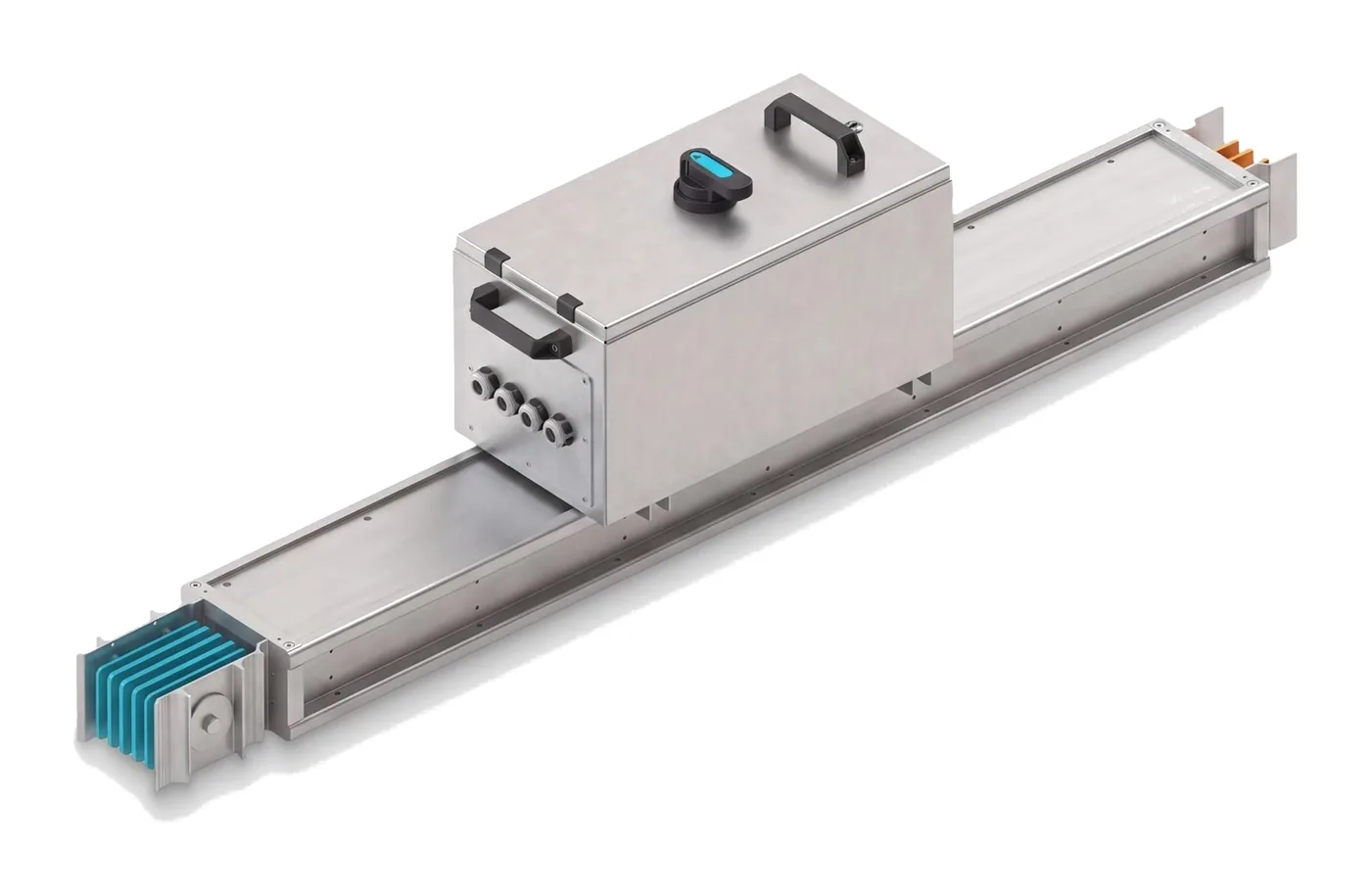

Питание потребителей средней мощности с отбором в любой точке линии — цеха, склады, торговые площади, ЦОД. Коробки отбора ставятся на распределительную секцию без отключения шинопровода.
Элементы трассы
Что меняется, когда магистраль собрана на шинопроводе
Решение выбирают не за компактность, а за то, как линия ведёт себя на монтаже и в эксплуатации.
Отбор там, где нагрузка
Коробка отбора ставится на распределительную секцию в нужной точке. Переносить щит и тянуть новую линию не нужно.
Меньше пожарной нагрузки
На больших токах кабельная линия — это пучок параллельных жил с изоляцией. Шинопровод несёт тот же ток в закрытом корпусе.
Монтаж секциями
Прямые, угловые, Z-образные и Т-образные элементы стыкуются моноблоком, без протяжки и разделки концов.
Трасса повторяет здание
Углы, обходы балок и перепады отметок закрываются типовыми секциями, нестандартные — по эскизу.
Ревизия вместо вскрытия
Стык доступен для осмотра и протяжки. Участок меняется посекционно, без демонтажа линии целиком.
Заземление без отдельного проводника
Корпус из алюминиевого сплава выполняет функцию шины заземления по всей длине трассы.
Систему определяет узел, а не метраж

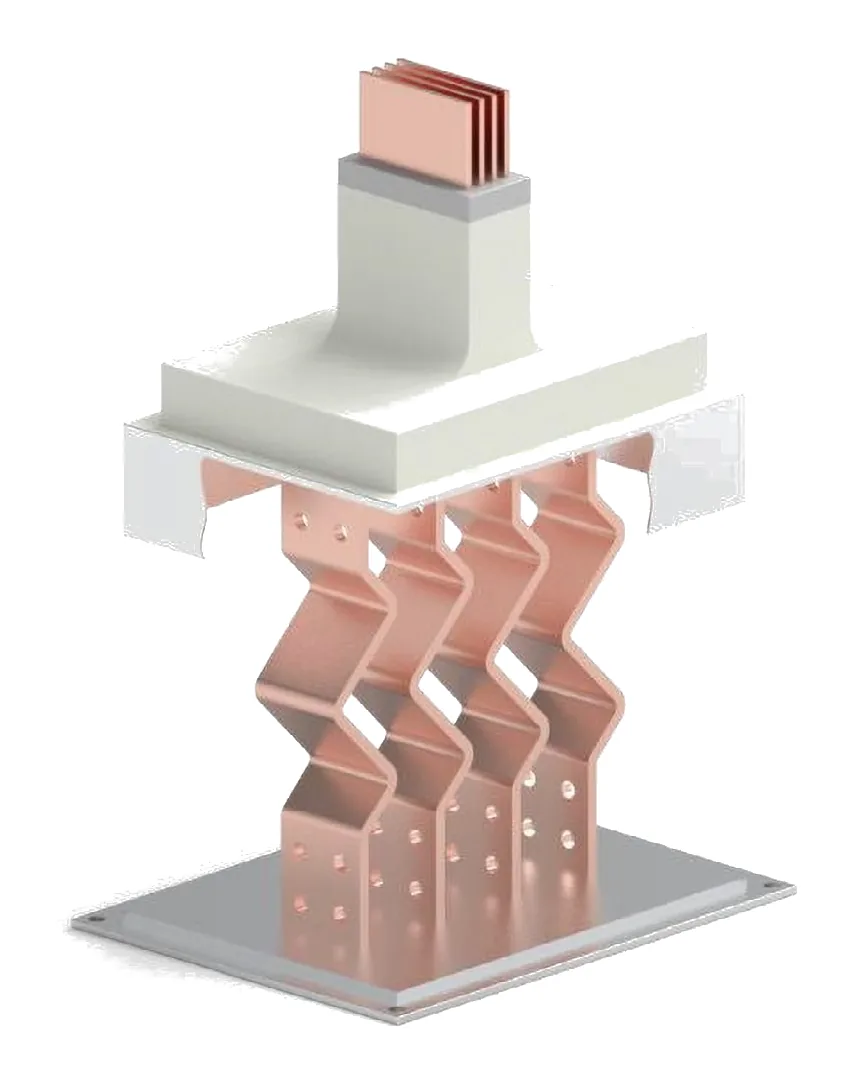

Ввод от трансформатора, стык секций, проход через перекрытие, переход между номиналами — места, где магистраль либо работает годами, либо начинает греться.
Смонтированные трассы

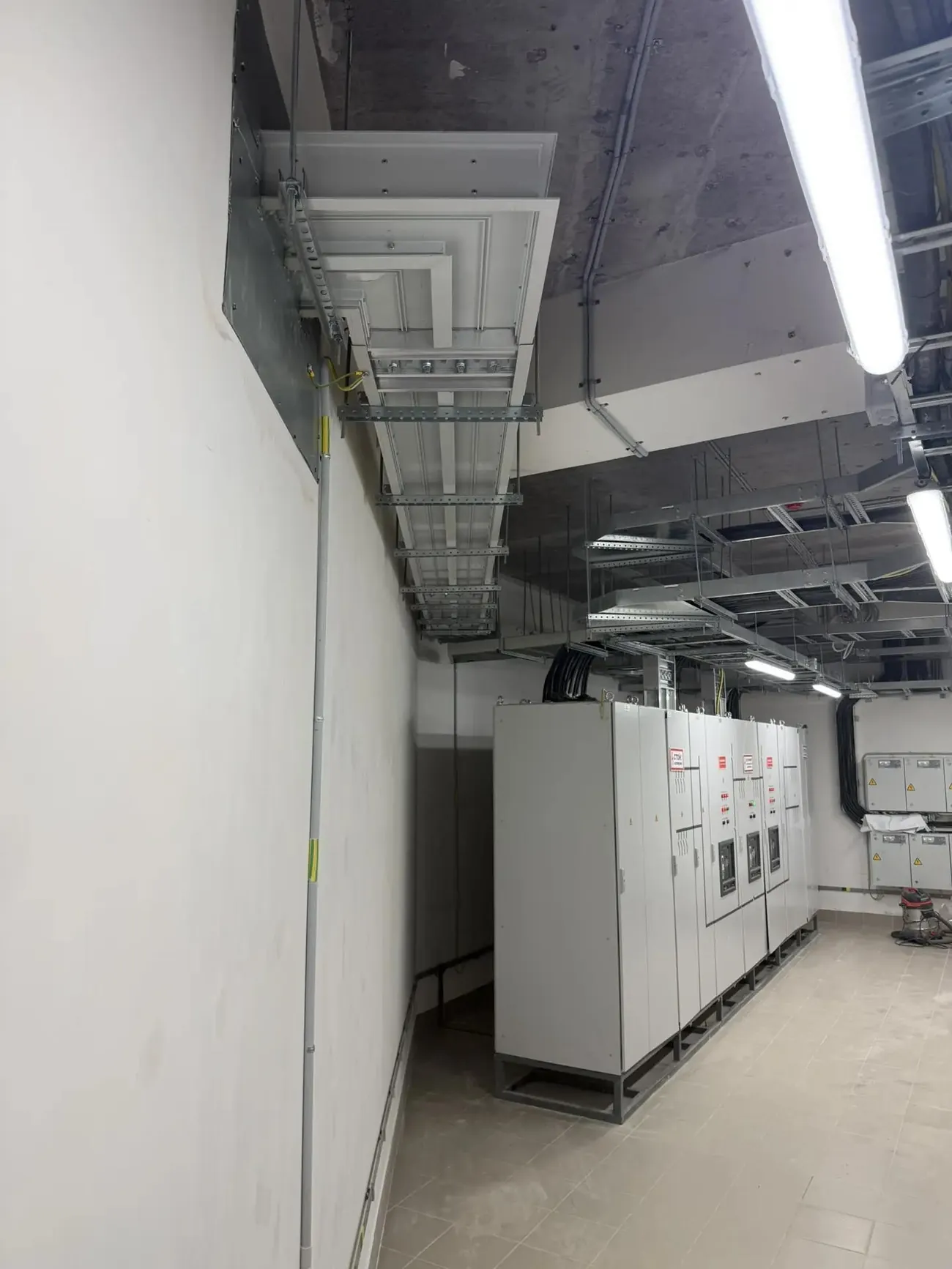

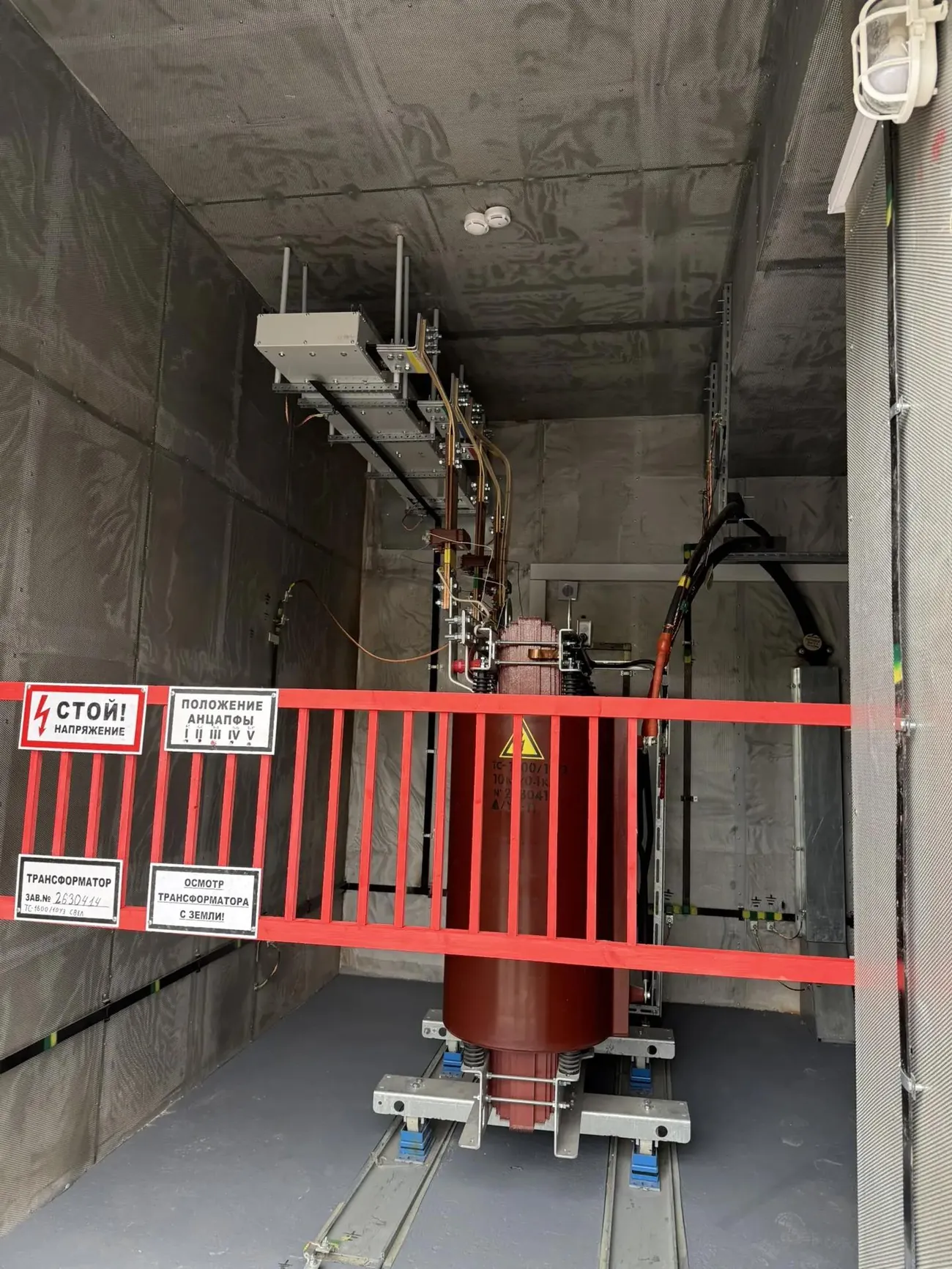

Ввод от трансформатора, магистраль под перекрытием, подключение к ГРЩ — так система выглядит на объекте после монтажа.
Каталоги серий
Технические характеристики, заказные номера, рекомендации по проектированию и инструкции по монтажу.
Пришлите задачу — вернём расчёт и спецификацию
Достаточно тока, длины трассы и условий прокладки. Если есть план этажа или эскиз трассы, пришлите его на почту — подберём конфигурацию секций и соберём заказные номера.
